پچ کورد چیست – کاربرد انواع پچ کورد در شبکه

پچ کورد وسیله‌ای کاربردی برای اتصال راحت دستگاه‌ها با همدیگه است و جزو تجهیزات پسیو شبکه دسته بندی میشه. تجهیزات داخل شبکه معمولا از طریق کابل و سوکت با هم ارتباط پیدا می‌کنن؛ اما در شرایطی که امکان سوکت زدن کابل وجود نداشته باشه، یا تعداد کابل ها به‌حدی زیاد باشه که برای این کار زمان زیادی نیاز باشه، پچ کورد به کمک شما میاد. در این مقاله تلاش می‌کنیم برای سوال پرتکرار « پچ کورد چیست ؟» یا به‌طور دقیق‌تر « کابل پچ کورد چیست ؟» جواب مناسبی پیدا کنیم و انواع پچ کورد شبکه رو به شما معرفی کنیم.

پچ کورد چیست ؟

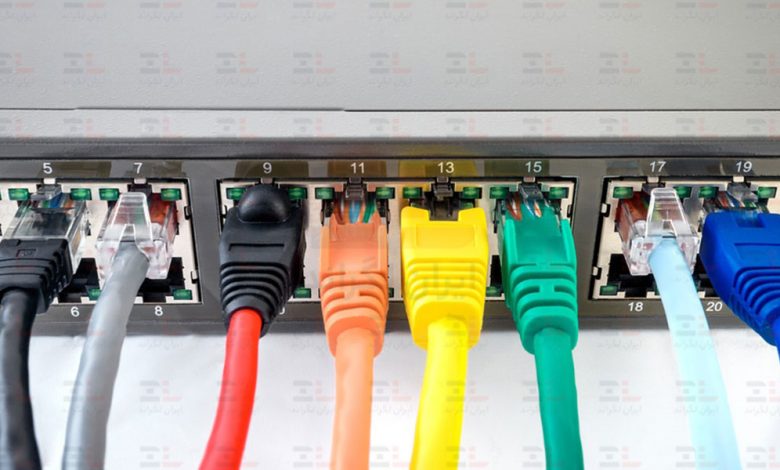

پچ کورد چیست

پچ کورد ( Patch Cord ) در واقع همون کابل شبکه است که طول مشخصی داره و هر دو سرش سوکت زده شده. شاید این کوتاه‌ترین پاسخ برای پرسش « پچ کورد شبکه چیست ؟» باشه؛ اما برای درک کامل موضوع، باید شناخت کافی از کابل لن ( LAN ) داشته باشید.

کابل شبکه رو میشه مهم‌ترین تجهیزات پسیو شبکه معرفی کرد؛ چون اصولا بدون این وسیله، شبکه سیمی وجود نداره. کابل شبکه یا اترنت، بین کامپیوترها، مودم و سایر دستگاه‌ها ارتباط برقرار می‌کنه. در شرایط عادی و مخصوصا در موقعیت‌هایی که فاصله ی تجهیزات زیاده، ابتدا کابل رو در این مسیر می‌کشن، بعد اون رو می‌بُرن و به دو طرفش، کانکتور یا سوکت متصل می‌کنن. اما اگه فاصله‌ی بین تجهیزات و دستگاه‌ها زیاد نباشه، یا مثلا امکانات لازم برای سوکت زدن کابل وجود نداشته باشه، وسیله‌ای به اسم پچ کورد به کمک شما میاد؛ چراکه پچ کورد ، کابل شبکه ایه که به اندازه مشخص بریده شده و دو سرش سوکت خورده.

انواع پچ کورد از لحاظ ساختاری

انواع پچ کورد شبکه

کابل پچ یا پچ کورد رو از جنس مس یا آلیاژهای مس و همین‌طور فیبر نوری میسازن؛ بنابراین طبق یک دسته بندی کلی، پچ کورد رو میشه به دو نوع مسی (کابل الکتریکی) و فیبر نوری تقسیم کرد. پچ کورد فیبر از کابل فیبر نوری ساخته میشه و اطلاعات رو با سرعت بسیار بالایی منتقل می‌کنه.

فیبر نوری

پچ کورد فیبر نوری

اگه براتون سوال پیش اومده که « پچ کورد فیبر نوری چیست ؟» باید بدونید که پچ کورد فیبر نوری مخصوص استفاده در شبکه ی پرسرعت فیبر نوری طراحی شده. این تجهیزات براساس نوع کانکتور یا سوکت به دسته های مختلفی تقسیم میشن که خیلی کوتاه به اون‌ها اشاره می‌کنیم. اسامی انواع پچ کورد فیبر نوری برگرفته از اسم اون کانکتور یا سوکت هست.

پچ کورد فیبر نوری LC که برای استفاده در مناطق پرتراکم مناسبه و در کاهش نویز عملکرد قابل‌قبولی داره.

پچ کورد فیبر نوری SC که به ارزون و در عین حال بادوام بودن مشهوره.

پچ کورد فیبر نوری FC که بدنه سوکت اون فلزی هست و بیشتر در محیط‌های با لرزش بالا ازش استفاده میشه.

پچ کورد فیبر نوری ST که توسط شرکت بزرگ AT&T معرفی شده و با وجود قدیمی بودن، همچنان مورد استفاده قرار می‌گیره.

پچ کورد فیبر نوری Din که از نظر تحمل بار، استحکام و خم شدن، نمره‌ی خوبی دریافت می‌کنه.

پچ کورد فیبر نوری MTRJ که کانکتور اون شبیه سوکت RJ45 کابل های مسی طراحی شده و کار کردن با اون بسیار راحته.

پچ کورد فیبر نوری E2000 که در برابر گرد و غبار و خش مقاومت بالایی داره و به‌خاطر طراحی پیچیده‌اش، قیمت بسیار بالایی داره.

پچ کورد فیبر نوری MU که برای استفاده در سیستم های مشترک و نرم افزارهای سنگین به‌کار میره.

پچ کورد فیبر نوری MTO که میتونه چند کانکشن (مثلا 12 یا 24 کانکشن) رو با یک کانکتور برقرار کنه.

طبقه بندی بر اساس پهنای باند و تداخل

کابل سوکت شده

معروف‌ترین دسته بندی پچ کورد و کابل شبکه بر مبنای پهنای باند و تداخل الکترومغناطیسی شکل گرفته که بر این اساس کابل ها یا پچ کوردها در چند Category یا به‌طور مخفف Cat قرار می‌گیرن. نسل‌های جدیدتر کابل شبکه ، نویز رو به‌شکل بهتری کاهش میدن و قدرت سیگنال بیشتری دارن و در نتیجه پهنای باند بالاتری رو ارائه می‌کنن. در ادامه انواع پچ کورد رو کوتاه معرفی می‌کنیم.

پچ کورد شبکه Cat5 که پهنای باند اون 100 مگاهرتز ( MHz ) و سرعت انتقالش 100 مگابیت بر ثانیه ( Mbps ) است.

پچ کورد Cat5e با پهنای باند 100 مگاهرتز و سرعت 1 گیگابیت بر ثانیه.

پچ کورد Cat6 که اگرچه سرعت انتقال اون در همون حد 1 گیگابیت مونده، اما پهنای باندش نسبت به Cat5e دو و نیم برابر شده و به 250 مگاهرتز رسیده.

پچ کورد Cat6a که امکان استفاده از پهنای باند 500 مگاهرتزی و سرعت انتقال 10 گیگابیت رو فراهم کرده.

مقاومت در برابر نویزپذیری در پچ کورد چیست ؟

شیلد پچ کورد

پچ کورد یا کابل شبکه از چند لایه‌ی مختلف تشکیل شده که اصلی‌ترین بخش اون، زوج سیم به هم تابیده یا Twisted Pair هست که به‌صورت TP شناخته میشه. براساس اینکه دور این زوج سیم از لایه های حفاظتی مثل شیلد ( Shield ) یا فویل ( Foil ) استفاده شده باشه یا نه، پچ کوردها به دو دسته ی اصلی پچ کوردهای بدون شیلد ( UTP ) و پچ کوردهای شیلددار ( STP ) تقسیم میشن. به‌طور کلی پچ کوردهای شیلددار در برابر نویز و تداخل، مقاوم‌تر هستن.

برندهای معتبر پچ کورد

شرکت بلدن

خیلی از شرکت های تولیدکننده پچ کورد ، سابقه‌ای طولانی در کار خودشون دارن و تجهیزات متنوع دیگه‌ای رو هم تولید می‌کنن. برندهای بلدن ( Belden ) ، لگراند ( Legrand ) ، امپ ( AMP ) ، نگزنس ( Nexans ) و اشنایدر ( Schneider ) بزرگترین برندهای پچ کورد هستن که محصولات اون‌ها در بازار ایران پیدا میشه.

متراژ پچ کوردهای بلدن و امپ از 30 سانتی‌متر شروع میشه و به 40 متر میرسه.

پچ کورد لگراند با روکش‌های PVC و Iszh تولید میشه و متراژهایی رو بین نیم متر تا 20 متر دربرمی‌گیره.

پچ کورد نگزنس فقط با رنگ نارنجی تولید میشه و از 30 سانتی‌متر تا 10 متر طول داره.

حرف آخر

از اون‌جایی‌که خرید تجهیزات شبکه نیازمند داشتن دانش کافیه، در این مطلب تلاش کردیم سوال « پچ کورد چیست ؟» رو پاسخ بدیم و کاربرد انواع پچ کورد شبکه رو بررسی کنیم. پچ کورد به‌عنوان کابل شبکه ای که کوتاه شده و سوکت خورده، سرعت کابل کشی و اضافه کردن تجهیزات جدید رو بالا می‌بره و به‌خاطر تنوع رنگی بالا، پیدا و جدا کردن کابل ها رو آسون می‌کنه. پچ کورد از نظر کیفیت و قیمت تنوع بسیار بالایی داره و دست شما رو برای انتخاب باز میذاره.

سوالات متداول:

پچ کورد مسی سرعت بیشتری داره یا فیبر نوری؟

سرعت کابل فیبر نوری تقریبا 20 برابر سرعت کابل مسی هست.

آیا پچ کورد 10 سانتی متری هم در بازار موجوده؟

خیر. کوتاه‌ترین پچ کورد موجود در بازار، 30 سانتی‌متر طول داره.

برای مصرف خانگی هم لازمه از پچ کورد شیلددار استفاده کنیم؟

اگه تعداد کابل ها اون‌قدر زیاد نیست و با مشکل نویز و تداخل روبه‌رو نشدید، خیر؛ لازم نیست.
